ブレーカー2P2Eと2P1Eの違いとは？100V・200Vの危険な盲点

家庭の分電盤（配電盤）を開いた際、安全ブレーカー（小型の配線用遮断器）の表面に「2P1E」や「2P2E」と小さく刻印されているのを目にしたことがある方は多いはずです。大容量エアコンやIHクッキングヒーター、EV（電気自動車）用充電設備など、高出力な200V家電の普及が進む2026年の住宅環境において、この「わずか1文字の違い」の重要性が現場で強く再認識されています。

外見はほとんど同じに見えるこれら2つのブレーカーですが、内部構造や安全を守るメカニズム、そして対応できる電圧には決定的な違いが存在します。もし選定や結線を誤れば、過電流やショートが起きてもブレーカーが遮断されず、最悪の場合は屋内配線の被覆が溶損して火災に至るリスクすら潜んでいます。本稿では、電気設備の基本構造からプロが実践する見分け方、誤接続の危険性までを分かりやすく解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：「2P1E」は100V専用、「2P2E」は100V・200Vの両用に対応する配線用遮断器である。
• 要点2：P（極数・端子数）とE（素子数・過電流検知センサー数）の違いにより、2P1Eに200Vを接続すると片側の過電流を検知できず重大な火災リスクを招く。
• 要点3：エアコンやIHを200V化する際は、分電盤内の結線変更だけでなく2P2Eブレーカーへの交換が必須であり、電気工事士の有資格者による施工が義務付けられている。

【徹底解説】2P1Eと2P2Eの決定的な違い｜極数・素子数と電圧の仕組み

ブレーカーに記されているアルファベットと数字は、電気工学における配線用遮断器の極数と素子数を端的に表しています。ここを正しく理解することが、安全な電気運用の第一歩となります。

まず「P」は極数（Pole＝電線を接続する端子の数）を指し、「E」は素子数（Element＝過電流やショートを検知して遮断するバイメタルや電磁引き外し機構の数）を指します。つまり、2P1Eは「2極1素子（端子が2つ、センサーが1つ）」、2P2Eは「2極2素子（端子が2つ、センサーが2つ）」という意味です。

この違いがなぜ重要になるのかを紐解く鍵が、現代の日本の住宅で標準となっている単相3線式の100V・200Vの仕組みです。電柱のトランスから住宅へ引き込まれる3本の電線のうち、中央の1本は地面に接地された「中性線（アース同電位の線）」、外側の2本はそれぞれ対地電圧100Vを持つ「電圧線（位相が180度異なるL1相・L2相）」となっています。

中性線とどちらか1本の電圧線を組み合わせると「100V」が取り出せ、2本の電圧線同士を組み合わせると「200V」が取り出せる構造です。この送電システムがあるからこそ、100Vと200Vのブレーカーの違いおよび過電流遮断器で2P1Eと2P2Eを使い分ける理由が生まれます。

【危険な落とし穴】2P1Eに200Vを接続するとどうなる？現場が警告する火災リスク

「100V用の2P1Eブレーカーのまま、配線だけ200Vに繋ぎ変えても動くのではないか？」という疑問を持つ方が稀にいますが、これは重大な事故を引き起こす極めて危険な行為です。

100V回路の場合、中性線（アース電位）と電圧線の2本を使います。過電流や地絡（漏電）などの異常が発生した際、電圧線側に組み込まれた1つの素子（E）が感知して回路を安全に遮断します。中性線側にはもともと対地電圧が発生しないため、1箇所だけの保護でも安全が保たれるという計算です。

しかし、200V回路は「2本の電圧線（L1相とL2相）」を両方使います。もし2P1Eに200Vを接続した場合の危険性として、素子が配置されていない側の電線（本来は中性線を繋ぐ端子）で地絡や過負荷が発生しても、ブレーカー内部のセンサーが一切反応しません。

電気保安協会の現場調査員は次のように警鐘を鳴らします。『素子のない非保護相で異常電流が流れ続けた場合、安全ブレーカーが落ちないまま壁内部のVVFケーブルが発熱を続け、被覆材が炭化して出火に至った事例が過去に報告されています』。つまり、安全ブレーカー本来の仕組みと役割である「過電流時の自動遮断」が完全に無力化されてしまうのです。これが、200V回路には両方の電線を常時監視できる「2P2E」の採用が内線規程で厳格に義務付けられている技術的根拠です。

【写真なしでもわかる】2P1Eと2P2Eの確実な見分け方と表示の読み解き方

分電盤の蓋を開けたとき、自宅のどの回路が2P1Eでどれが2P2Eなのかを判別するのは難しくありません。確認すべきポイントは主に3箇所あります。

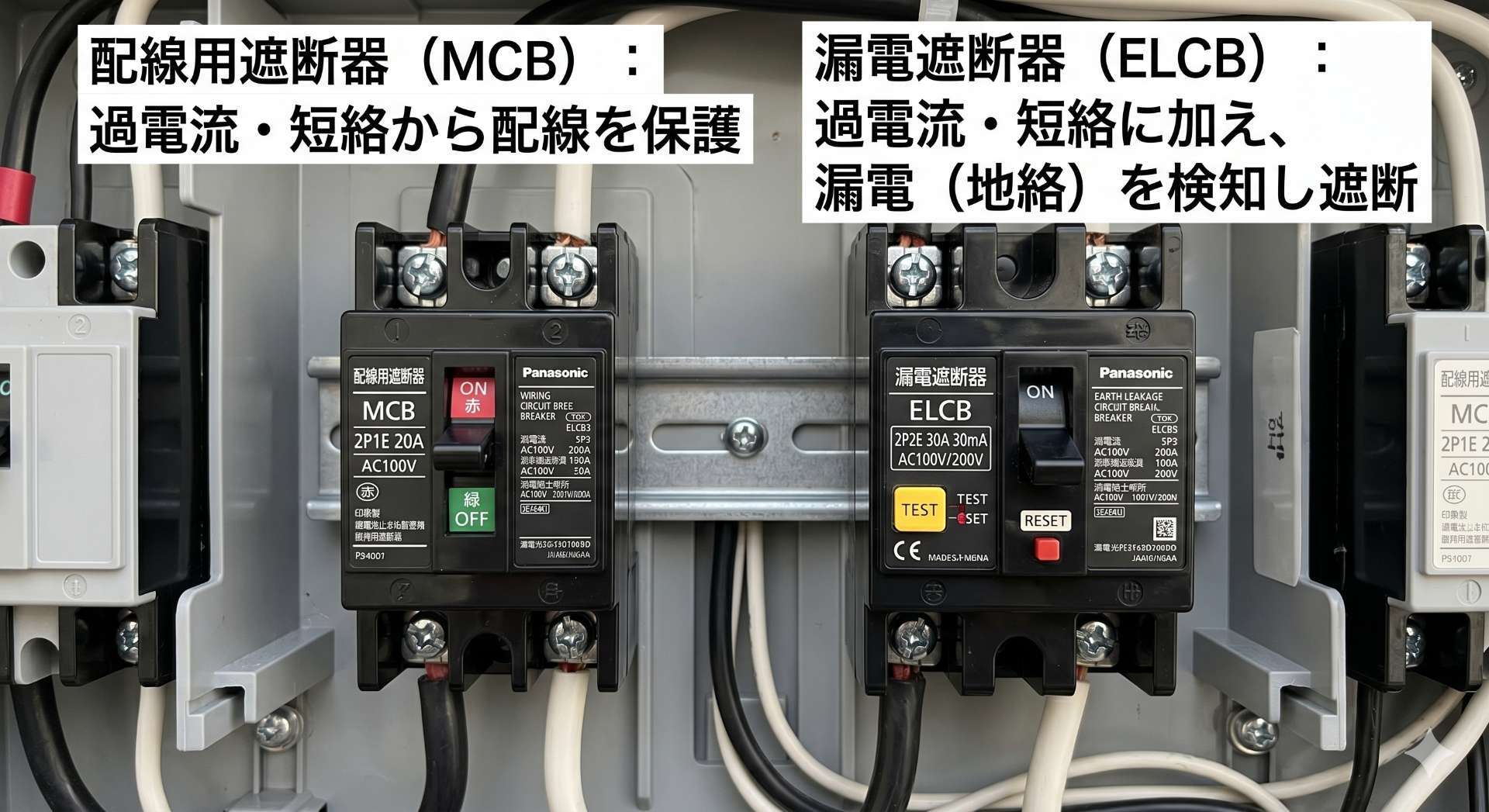

1. 本体表面の型番・印字表記を確認する
ブレーカーのスイッチレバー周辺や銘板シールに、「2P1E 20A 100V」または「2P2E 20A 100V/200V」と明確に刻印されています。数字の最後に「1E」とあれば100V専用、「2E」とあれば200V兼用回路です。

2. スイッチレバーやカラーリングの識別
大手メーカー製品では視覚的な誤認を防ぐ工夫が施されています。例えば国内シェアトップを誇るパナソニックのコンパクト21シリーズ（2P2Eブレーカー）では、2P2Eブレーカーのスイッチレバー部分や表示窓に赤い識別ラインが入っていたり、レバー自体が色分けされていたりします。一目で200V対応と識別できるよう設計されています。

3. 電圧切替プレート（スライドバー）の有無
近代的なホーム分電盤に搭載されている2P2Eブレーカーは、盤面から取り外すことなく「100V／200Vの切替」ができる構造になっています。ブレーカー上部や側面に「100V」「200V」と印字された切替バーやスライドスイッチが備わっていれば、それは間違いなく2P2Eです。

【実態検証】エアコンやIH導入時に直面する「分電盤の200V切替」現場のリアル

家電量販店で「200V仕様のリビング用大型エアコン（おもに14畳〜23畳用・5.6kW以上）」や「高火力IHクッキングヒーター」を購入した際、配送設置の見積もりで「ブレーカー交換・電圧切替費用」が計上されて驚く消費者は少なくありません。

リフォーム情報サイトやSNSのコミュニティでも、『標準工事無料と書いてあったのに、分電盤の2P2E交換代として追加で数千円〜1万円請求された』という投稿が定期的に見受けられます。しかし、これは決して不当な請求ではありません。

もともと100Vのエアコンが設置されていた部屋の専用コンセントは、分電盤内でも「2P1Eブレーカー」に繋がれているケースが標準的です。これを200Vエアコンに更新する場合、以下の作業が必須となります。

①分電盤内の回路を「2P1E」から「2P2E」ブレーカーへ交換
②分電盤内部の接続バー（銅母線）の位置を変え、L1相-N相からL1相-L2相への結線変更
③部屋の壁コンセントを「100V用平行型」から「200V用エルバー型（またはタンデム型）」へ交換

特にIH専用ブレーカーは2P2Eかつ20A〜30Aの容量が求められるため、既存の100V回路を流用することは物理的にも安全基準的にも不可能です。住宅の安全を守るための正当な工程であると理解しておく必要があります。

一般に知られていない盲点とネットの誤解｜「全部2P2Eにすればいい」は本当か？

ネット上のQ&Aサイトなどでは、「2P2Eは100Vでも200Vでも使えるなら、最初から住宅のすべてのブレーカーを2P2Eで統一しておけば後から交換する手間が省けるのではないか？」という意見が散見されます。

結論から言えば、技術的には「すべて2P2Eにする」こと自体に何ら問題はありません。2P2Eブレーカーに100Vを接続しても、2つの素子のうち電圧線側の素子が正常に作動するため、安全上の支障は一切生じないからです。

それでも日本の住宅で2P1Eが多用されてきた理由は、純粋な「建築コストの最適化」にあります。一軒家には通常15〜30個前後の分岐ブレーカーが並びます。部品単価が1個あたり数百円〜1,000円程度異なるため、家全体で2P1Eを採用することで初期部材費を抑える設計思想が長年採られてきました。

ただし、住宅の電化が進んだ現在では、新築時にあらかじめ主要な部屋（リビング、キッチン、主寝室、車庫など）のブレーカーを標準で2P2E仕様にしておくビルダーやハウスメーカーが増加しています。将来的な200V家電の導入を見越すのであれば、新築や分電盤全体をリニューアルする際に「すべて2P2E仕様の分電盤」を選択するのは極めて合理的なアプローチです。

なお、ネットオークションなどで安価に部品を入手し、DIY感覚でブレーカーを交換しようとする行為は極めて危険です。電気工事士による分電盤の結線作業は電気工事士法で定められた独占業務であり、無資格者が触ることは感電・短絡事故を引き起こすだけでなく、明確な法令違反となります。

【プロの結論】分電盤の交換・改修で失敗しないための判断基準

分電盤の改修やブレーカー交換を検討する際、どのような基準でプロへ相談し、施工を進めるべきでしょうか。住居の環境と導入家電に応じた判断基準を整理しました。

【そのまま2P1Eの継続利用で問題ないケース】
・照明回路、廊下やトイレのコンセント回路
・6畳〜10畳程度の小型エアコン（100V仕様で十分な冷暖房能力が賄える部屋）
・テレビ、パソコン、小型冷蔵庫などの通常家電専用コンセント

【速やかに2P2Eへの交換・200V化工事を行うべきケース】
・リビング等の大空間用に5.6kW（18畳用〜）以上のハイパワーエアコンを新設・更新する場合
・ガスコンロからIHクッキングヒーターへリフォームする場合
・深夜電力を利用するエコキュートや電気温水器を導入する場合
・将来的にV2Hや自宅でのEV（電気自動車）普通充電設備（3kW〜6kW）を設置する場合

分電盤自体の耐用年数は、日本配線システム工業会（JEWA）の基準によると「設置から約13年〜15年」が交換の目安とされています。もし自宅の分電盤が設置から15年以上経過しており、カバーが変色していたり、ブレーカーの増設スペースが残っていない場合は、個別ブレーカーの交換を繰り返すよりも、分電盤ごとの一括交換（全回路2P2E対応の最新ホーム分電盤への刷新）を依頼する方が、長期的な工事コストと安全性の両面で賢明な選択となります。

【ブレーカー 2p2e 2p1e 違い】に関するよくある質問（FAQ）

Q1：2P2Eのブレーカーは100Vのコンセント回路にもそのまま使えますか？
A1：問題なく使用できます。2P2Eは100Vと200Vの両方に対応できる上位互換の構造を持っています。100V回路として結線した場合でも、過電流保護機能は正常に作動します。

Q2：分電盤のブレーカーを2P2Eに交換する際、工事費用はどのくらいかかりますか？
A2：既存の分電盤内でブレーカー1個を2P1Eから2P2Eに交換し、電圧切替を行う工事費用の相場は、部材費込みで約5,000円〜12,000円程度です。ただし、コンセント本体の交換や配線の引き直し、専用回路の増設が伴う場合は別途追加費用が発生します。

Q3：自宅のブレーカーを自分で2P2Eに付け替えることはできますか？
A3：自分での交換はできません。分電盤内のブレーカー交換や電圧切替、コンセント形状の変更作業は「第二種電気工事士」以上の国家資格が必要です。分電盤内部の母線には常に高圧な電流が流れており、無資格での作業は感電死や火災の危険があるため、必ず専門の電気工事業者に依頼してください。

Q4：ブレーカーの「2P1E」「2P2E」を見れば、自宅が単相3線式かどうかも分かりますか？
A4：分電盤内に2P2Eブレーカーや赤・白・黒の3本線が引き込まれているメインブレーカー（主幹漏電遮断器）があれば、単相3線式（100V/200V両用）です。一方、主幹ブレーカーに線が2本（黒・白など）しかなく、分岐ブレーカーがすべて2P1Eのみの場合は「単相2線式（100V専用）」の可能性が高く、その場合は200V機器を使うために屋外からの幹線引き込み改修工事が必要になります。

まとめ：適切なブレーカー選定が住まいの安全を守る

「2P1E」と「2P2E」は、外見上の違いこそわずかですが、電気を安全にコントロールするための保護構造においては決定的な隔たりがあります。100V専用の簡素な2P1Eに対し、200Vのハイパワーを確実に監視して事故を防ぐ2P2E。それぞれの役割を正しく把握することは、現代の電化生活における安全管理の根幹です。

省エネ性能に優れた大型エアコンや高効率な調理器具への買い替えは生活の質を大きく向上させますが、それを支える分電盤の許容量やブレーカー仕様が適切でなければ、思わぬ事故を招きかねません。家電の買い替えやリフォームを計画する際は、機器本体のスペックだけでなく、分電盤内のブレーカーが適切な仕様になっているかを信頼できる電気工事士とともに確認し、安全で快適な住環境を整えていきましょう。 （出典: ブレーカー 2p2e 2p1e 違い（Yahoo!ニュース））
