ドラレコ電源のヒューズ取り出し完全ガイド！初心者も迷わない配線手順

愛車にドライブレコーダーを導入する際、多くのドライバーが直面するのが「配線の見た目」と「電源の確保」という課題です。シガーソケットから電源を取ると手軽な反面、インパネ周辺にコードが垂れ下がり、スマートフォンの充電口が塞がってしまうといったデメリットが生じます。そこで支持を集めているのが、車内のヒューズボックスから直接電気を取り出す「電源裏取り」の手法です。

車載電装品のDIY作業に対して「難易度が高く、ショートや車両火災が怖い」と感じる初心者は少なくありません。しかし、電気の流れと正しいパーツ選び、安全確認の手順さえ把握すれば、特別な国家資格がなくても美しく安全に取り付けを完結できます。本稿では、配線のプロや電装専門店の知見をもとに、初心者でも失敗しないヒューズ電源の取り出し手順とトラブル回避の鉄則を論理的に解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：ヒューズ電源の裏取りは、正しい工具選定と極性確認さえ守れば初心者でも作業可能であり、車内をすっきり整理できる。
• 要点2：ACC電源と常時電源の役割を検電テスターで正しく見極めることが、駐車監視機能の安定作動とバッテリー上がり防止の生命線となる。
• 要点3：ヒューズの向き（電源側・電装品側）の誤りや不適切なアース接続は機器故障の原因となるため、確実な検電と確実なボルト固定が必須である。

【徹底検証】ドラレコのヒューズ電源取り出しは初心者でも可能？難易度と真相

ドライブレコーダーのヒューズ電源取り出しは、プラモデルの組み立てや簡単な日曜大工ができる程度の作業経験があれば、初心者でも十分に自力施工が可能です。作業の本質は「車両に備わっているヒューズを電源取り出し専用のヒューズに差し替え、マイナス側をボディの金属部に固定する」というシンプルな回路作りにあります。

ただし、初心者が挫折しやすいポイントが3つ存在します。1つ目はヒューズボックスの位置（運転席足元や助手席グローブボックス奥など）が車種によって異なりアクセスしにくい点、2つ目はどのヒューズから電源を取るべきかの判断、そして3つ目が車内内装の隙間に配線を隠すトリム脱着作業です。

大手カー用品店や電装整備工場の現場ヒアリングによると、DIY初心者がトラブルを起こす主因は「作業の難しさ」ではなく「確認不足による思い込み作業」に集中しています。検電テスターを用いた通電チェックを怠らず、手順通りのステップを踏めば、作業自体は所要時間40分〜1時間程度で安全に完了します。

【電源の基礎知識】ACC電源はどこ？駐車監視に必要な常時電源との見分け方

ドライブレコーダーの電源配線において最も基礎的でありながら決定的なステップが、車両側の電源種類の特定です。主に「ACC（アクセサリー）電源」「IG（イグニッション）電源」「常時電源（BATT）」の3系統を用途に合わせて使い分けます。

一般的な走行録画のみを目的とする場合、使用するのはACC電源です。車両のヒューズボックスの蓋や取扱説明書のヒューズ配列図を確認し、「ACC」「CIGAR（シガーライター）」「SOCKET（アクセサリーソケット）」と表記されたヒューズスロットを選択するのが定石です。これらはエンジン停止時に通電が遮断されるため、バッテリー上がりのリスクを最小限に抑えられます。

一方、近年普及が進む駐車監視機能付きドライブレコーダーでは、ACC電源に加えてエンジン停止中も微弱電流を供給し続ける「常時電源」の接続が必須となります。常時電源を取り出す際は、「ROOM（室内灯）」「HAZARD（ハザードランプ）」「STOP（ブレーキランプ）」などのスロットを活用します。

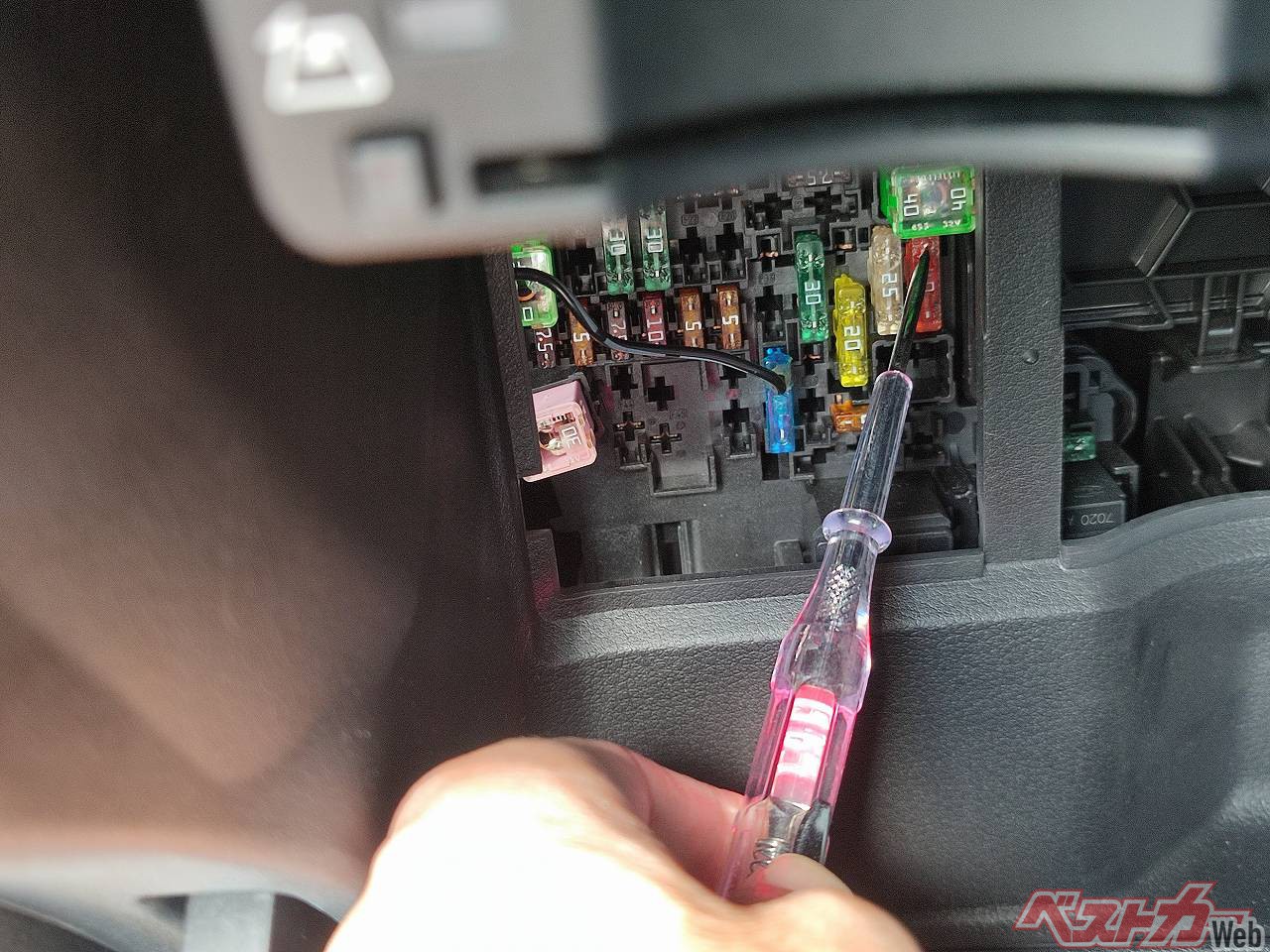

ヒューズスロットの名称だけで判断せず、必ず検電テスターの針をヒューズ表面の金属露出部に当てて実測してください。ACC電源はキースイッチをACC（またはプッシュスタート1回押し）にした時だけテスターのLEDが点灯し、常時電源はキーを抜いた状態（ドアロック時）でも常時点灯し続けます。この物理的な検電確認が、誤配線による電装系トラブルをゼロにする防波堤となります。

【失敗を防ぐパーツ選び】低背ヒューズとミニ平型の違い＆エーモンの選び方

ヒューズボックスからの電源取り出しで最も初心者が買い間違いを起こしやすいのが、ヒューズの「形状規格」と「アンペア（A）数」の不一致です。日本の乗用車で採用されているヒューズは主に3種類に分かれており、外見が非常に酷似しています。

DIY市場で定番となっているエーモン（amon）製の電源取り出しヒューズを購入する際は、適合する形状に加え、純正ヒューズと同じアンペア数（10A・15A等）を選ぶのが鉄則です。例えば、元々15Aのヒューズが入っていた場所には「15A交換用（電装品側5A管ヒューズ内蔵）」を装着します。元の容量より小さいものや大きいものを無計画に差し込むと、車両側ハーネスの発熱や予期せぬヒューズ切れを招きます。

【実態検証】ヒューズ電源の向きが逆だと切れる？現場で見えたトラブルの真実

ネットの質問サイトやDIY掲示板で頻繁に議論されるのが「ヒューズから出ているコードの向き」に関する疑問です。「向きを逆に差し込むとドラレコが壊れるのか」「ヒューズが飛ぶ原因になるのか」という不安に対し、電気回路の構造から真相を解き明かします。

ヒューズスロットには、車両のバッテリーから電気が流れてくる「電源側（一次側）」と、純正の電装品（シガーソケット等）へ向かう「負荷側（二次側）」の2つの端子が存在します。電源取り出しヒューズには、背面にコードが片側からのみ伸びています。

正しい取り付け向きは、「ヒューズの配線が出ている側を、スロットの電源側端子に挿入する」ことです。検電テスターのクリップを車体のアースに挟み、純正ヒューズを抜いた空のスロットの両端子にテスターの針を当てます。この時、テスターが点灯した方の端子が電源側です。

もし向きを逆（負荷側）に挿入した場合、車両全体の電気の流れにおいて「純正ヒューズの容量」と「ドラレコ配線の容量」が直列に重なり、両方の機器を動かした際に許容量を超えて純正ヒューズが切れる原因となります。機器が即座に破壊されるわけではありませんが、電気的な保護回路を正しく機能させるために、向きの特定は妥協してはならない重要工程です。

また、もう1つの頻発トラブルがアースポイントの接触不良です。ドラレコのマイナス側（黒線・クワ型端子）は、車体の未塗装ボルトに共締めしてアース（ボディグラウンド）を取る必要があります。インパネ内部のステーであっても、塗装が乗っているボルトやプラスチック部品に締結されたボルトに接続すると電気が流れず、「電源が入らない」「画面がチカチカ点滅する」といった不具合を引き起こします。ボルトの座面が未塗装の金属素地であることを目視で確認し、レンチで確実に締め付けることが不可欠です。

【プロ直伝】ピラーから足元まで！美しい配線の隠し方と失敗しない取り付け手順

電源の確保と並んで重要なのが、車内空間を崩さないスマートな配線の取り回しです。プロのインストーラーが実践している失敗しない配線手順を整理します。

まず、フロントガラス上部のドライブレコーダー本体から天井の内張り（ルーフライニング）の隙間に付属のヘラを使って配線を押し込んでいきます。次に、フロントピラー（Aピラー）のウェザーストリップ（ゴム枠）を手で引っ張って浮かせ、ピラーカバーの隙間へとコードを誘導します。

現代の車両で最も警戒すべきは、Aピラー内部に格納されているカーテンシールドエアバッグの存在です。ピラーカバーを外し、エアバッグの展開を邪魔しないよう、車両純正の既存配線ハーネスに沿わせて結束バンド（タイラップ）でコードを固定してください。エアバッグの表面を横切るように配線を通すと、万が一の衝突時にエアバッグが正常に展開しなかったり、コードが乗員に向かって吹き飛ぶ危険性があります。

ピラー下部からヒューズボックス周辺へ配線を引き込んだら、余分なコードを束ねてダッシュボード奥の車両フレームに結束固定します。足元のフットペダルやステアリングコラムの可動部にコードが干渉しないよう、結束位置のクリアランスを十分に確保することがプロクオリティの仕立てです。

【費用比較とプロの結論】自分でやるべき人・ショップに依頼すべき人の判断基準

ヒューズ電源を用いた電源裏取りは、コストパフォーマンスと安全性のバランスをどう捉えるかで選択肢が分かれます。自分で作業する場合と、プロ（ディーラー・カー用品店）に依頼する場合の費用相場を比較検証します。

DIYで実施する場合、電源取り出しヒューズ（約500円）、検電テスター（約800〜1,500円）、内張りはがし工具（約500円）を揃えても、初期投資は合計2,500〜3,500円程度で収まります。一方、オートバックスやイエローハット等の量販店に持ち込みでヒューズ裏取り設置を依頼した場合、フロント単体カメラで約5,500円〜8,800円、前後2カメラモデルで約16,500円〜25,000円前後の工賃相場が一般的です（駐車監視用の追加配線工賃として別途2,000〜3,000円程度が加算されるケースもあります）。

【プロの結論】おすすめできる人・慎重になるべき人の判断基準

【DIY作業をおすすめできる人】

• 工具の扱いに抵抗がなく、検電テスターによる電圧測定の手順を丁寧に実行できる人
• 車内の配線を一切露出させず、シガーソケットをスマホ充電等の用途に空けておきたい人
• 工賃を浮かせ、クルマの構造や電装DIYの基礎知識を実践を通じて身につけたい人

【ショップへの依頼を強く推奨する人】

• ハイブリッド車や最新EV、輸入車など、高度な電子制御と複雑なCAN通信ネットワークが組まれている車両に乗っている人（不用意なヒューズ抜き差しで警告灯が点灯するリスクがあるため）
• ピラー内のエアバッグ構造に不安があり、内装パネルを外す力加減で爪を破損させたくない人
• 万が一の車両トラブル時にも、店舗側の作業保証（損害賠償保険など）による安心感を最優先したい人

DIYによる達成感とコスト削減は魅力的ですが、車両の電装系に対する理解度や車種の複雑さに応じて、無理をせず専門業者に委ねる線引きを持つことも、賢明なカーライフにおける重要な判断基準です。

【ドライブレコーダーのヒューズボックス電源】に関するよくある質問（FAQ）

Q1：ヒューズを抜いたら、車両の時計やナビのメモリーがリセットされてしまいますか？
A1：ACCヒューズやシガーソケットヒューズを抜くだけであれば、車両の時計やナビ設定が初期化されることは基本的にありません。ただし、常時電源系統（バックアップ電源や室内灯、ECU関連）のヒューズを長時間抜いた場合、走行データやナビの個人設定がリセットされることがあります。作業はキースイッチを完全にOFFにした状態で行い、目的外のヒューズをむやみに抜かないことが基本です。

Q2：駐車監視配線をヒューズから取る際、バッテリーが上がらないか心配です。対策はありますか？
A2：最新のドライブレコーダー用駐車監視ケーブルには、車両のバッテリー電圧が一定値（例：11.8V〜12.0V）以下に低下した際や、設定した監視時間（例：12時間・24時間）が経過した際に自動で電源供給を遮断する「電圧カットオフ（オフタイマー）機能」が標準搭載されています。接続コードのディップスイッチで電圧遮断ラインを高めに設定しておくことで、冬場や週末しか乗らない車でも深刻なバッテリー上がりを未然に防ぐことができます。

Q3：検電テスターを使わずに、勘やネットの画像だけでヒューズの位置を決めても大丈夫ですか？
A3：大変危険なため推奨できません。同じ車名であっても、年式、型式、グレード、マイナーチェンジの前後によってヒューズボックス内部の基盤配線や電源極性の配置が入れ替わっているケースが多々あります。数百円で購入できる検電テスターを使用し、自分の車両で確実に「電源側」と「キー連動の有無」を実測してから接続することが、ショートや誤作動を防ぐ絶対のルールです。

まとめ：愛車を傷めずスマートにドラレコを設置するために

ヒューズボックスからの電源取り出しは、視界を遮る無駄なコードを排除し、ドライブレコーダー本来の性能を美しく引き出すための最も完成度の高い手法です。ACC電源と常時電源の適切な使い分け、低背・ミニ平型などの正確なヒューズ規格の適合、そして電源側の極性を合わせた配線と確実なアース接続という基本原則を守れば、初心者であっても安全に仕上げることができます。

愛車の構造を正しく理解し、安全確認を積み重ねて取り付けることで、トラブルのない快適なドライブ環境と駐車時の万全な安心感を手に入れてください。 （出典: ドライブ レコーダー ヒューズ ボックス 電源（Yahoo!ニュース））
