30系アルファード配線図の全貌｜電源取り出しと前期後期の違いを徹底検証

高級ミニバンの絶対王者として中古車市場でも圧倒的な流通量を誇るトヨタ・30系アルファード。ドライブレコーダーや最新デジタルインナーミラーの導入、社外ナビ・CarPlayインターフェースの追加など、愛車の利便性を高める電装系DIYカスタムの需要は依然として高い水準を維持しています。

しかし、30系アルファードの電装系統は極めて緻密かつデリケートです。前期・後期のマイナーチェンジに伴うシステム変更や、2020年以降のディスプレイオーディオ標準化によって、従来通りの感覚で配線を分岐すると予期せぬCAN通信エラーや車両ECUの破損を招くリスクが潜んでいます。作業を安全かつ確実に完遂するためには、車両の論理的な配線構造と正しい電源取得ルートの把握が不可欠です。

📌 【この記事の重要ポイントまとめ】

• 要点1：30系アルファードの電源取得は、年式（前期・後期・DA搭載車）によってナビ裏やオプションコネクターの構造が大きく変化する。
• 要点2：確実なDIY作業には、ヒューズボックスや専用カプラーを活用し、BCM直結などのハイリスクな割り込みを避ける設計が鉄則となる。
• 要点3：正確な回路情報は「トヨタ修理書・電子技術マニュアル」で照合し、CAN-BUS通信や車両制御系統を阻害しない施工手順を踏む必要がある。

【基本構造】アルファード30系の電源取り出しポイントと配線図の全体像

車載電装品を追加するにあたり、まず把握すべきは基本となる4種類の信号線です。アルファード30系 常時電源 ACC イルミ、そしてイグニッション（IG電源）やアース（ボディアース）の役割と特性を正しく整理しておかなければ、機器の誤動作や暗電流によるバッテリー上がりの原因となります。

30系アルファードの車内において、DIYで頻繁に利用される主要電源ポイントは主に以下の3系統に集約されます。

第一に、助手席キックパネル裏や運転席足元に位置する30アルファード ヒューズボックス 配線図の系統です。助手席側グローブボックス下部にあるヒューズブロックからは、常時電源（+B）として「DOME（7.5A）」や「DOOR（25A）」、ACC電源として「P/OUTLET（15A）」などの低背ヒューズから電源取り出し用ヒューズハーネスを介して安全に取り出す手法が広く定着しています。

第二に、助手席足元の奥深く（グローブボックス裏からキックパネル付近）に配置されている30アルファード オプションコネクター 配線の活用です。車両の製造ラインであらかじめ用意されている空きコネクターであり、専用の分岐カプラーを割り込ませるだけで、常時電源、ACC、IG、イルミネーション、アース、車速信号、リバース信号などを配線を傷つけることなくワンタッチで取得できるため、最も車体へのダメージが少ない推奨ルートとなっています。

第三に、オーディオスペース周辺のハーネスです。ただし、純正ナビの種類や年式によって配線構成が根本から異なるため、事前確認を怠ると重大なショート事故に発展するケースが現場から報告されています。

【前期・後期・DAの壁】30アルファード配線における決定的な仕様変更と注意点

30系アルファードの配線作業において最も混乱を招きやすいのが、世代間の仕様差異です。30アルファード 前期 後期 配線 違いを理解せずにネット上の古い情報や社外品ハーネスを流用しようとすると、接続不能に陥るだけでなく、車両エラーメッセージがメーターパネルに点灯する事態に直面します。

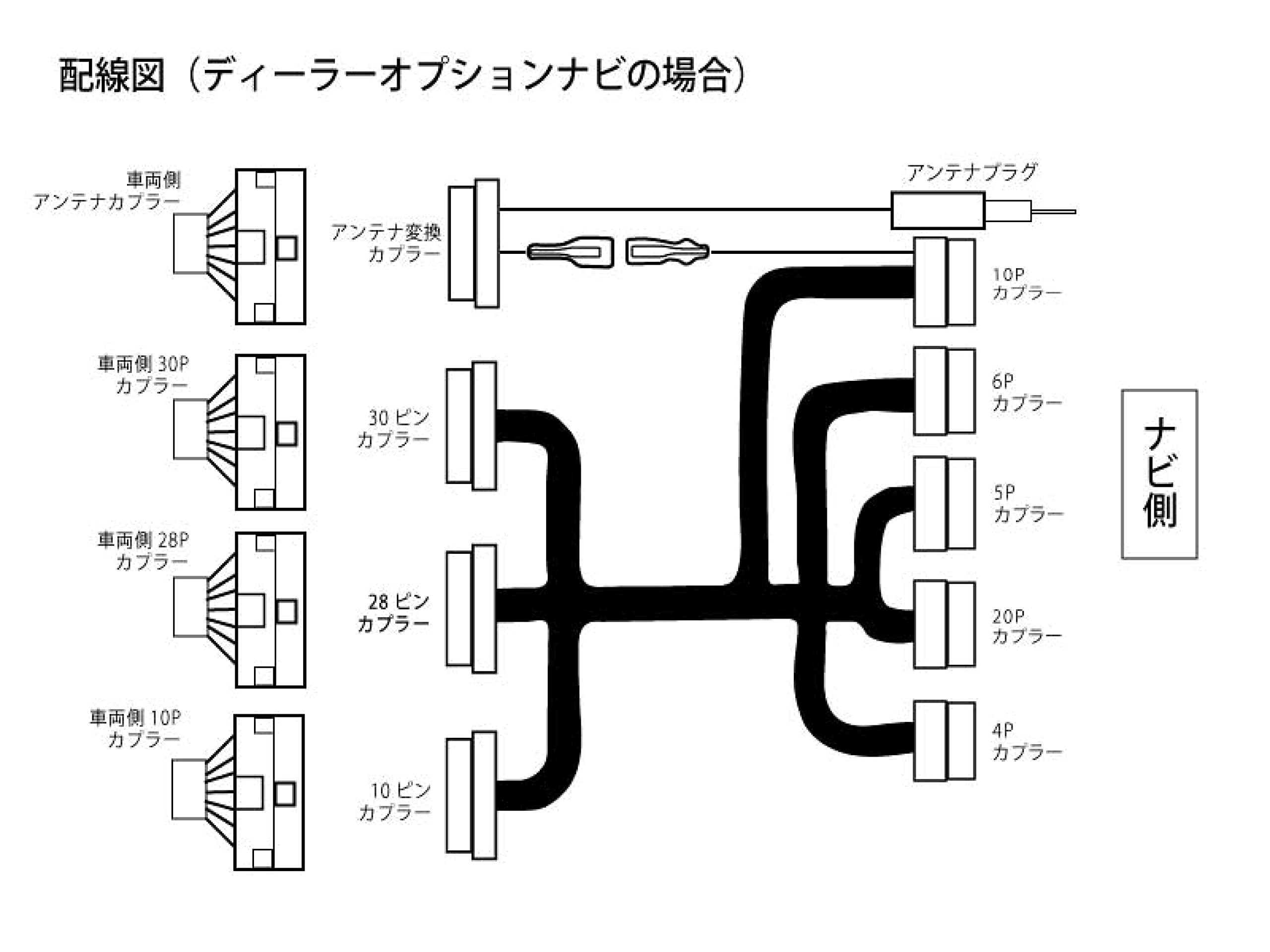

前期型（2015年1月〜2017年12月モデル）では、従来のトヨタ車標準であるオーディオ10P/6Pコネクターや、ステアリングスイッチ・車速信号を含む28Pコネクターが採用されており、社外ナビへの換装や30系アルファード ナビ裏配線からのACC・イルミ電源取得が比較的容易でした。

これに対し、後期型（2018年1月以降モデル）では先進安全装備「Toyota Safety Sense」の第2世代標準化に伴い、車載通信ネットワーク（CAN-BUS / LIN）が高度化。さらに2020年1月の一部改良以降は全車に30系アルファード ディスプレイオーディオ 配線（DA）が標準装備され、配線トポロジーが一変しました。

特にディスプレイオーディオ搭載車では、従来の「ACC電源（アクセサリー）」ラインがオーディオ裏コネクターに直接入力されておらず、CAN通信の制御信号によってユニット内部で電源ON/OFFを切り替えるアーキテクチャが採用されています。そのため、DA裏の配線からテスターで安易に12V電源を探して割り込みを行うと、通信エラーが発生してナビが再起動を繰り返したり、エアコン操作パネルが無反応になったりするトラブルが多発しています。DA車でACCやIG電源を取得する場合は、必ず助手席側オプションカプラーやシガーソケット裏配線など、独立した電源回路から取り出すことが絶対条件です。

【パーツ別実践ガイド】ドラレコ・デジタルインナーミラー・テールランプの配線攻略

実際にユーザーからの相談や施工頻度が高い3大アイテムについて、現場のプロが実践している具体的な配線ルートと要所を解説します。

1. ドライブレコーダーの設置（駐車監視対応）

30系アルファード ドラレコ 配線位置の選定において最重要となるのは、フロントガラス上部からAピラー内部を通すルートです。30系アルファードのAピラー内部にはサイドカーテンエアバッグが格納されています。ピラーカバーを外さずに隙間へ配線を押し込むだけの施工を行うと、万が一のエアバッグ展開時に配線が乗員に向かって吹き飛ぶ危険性があります。

Aピラーカバーを脱着し、車両純正ハーネスに沿わせて結束バンド（タイラップ）で固定しながら、助手席足元のヒューズボックスまたはオプションコネクターまで下ろすのが正しい取り回しです。駐車監視用の常時電源（+B）とACC電源は、検電テスターを用いてエンジン停止後も12Vを維持しているラインと、ACCオン時のみ通電するラインを個別に同定して接続します。

2. デジタルインナーミラーのリアカメラ配線

大型ミニバン特有の死角を解消する30系アルファード デジタルインナーミラー 取付配線では、リアゲートから車内フロント部へのロングハーネス引き込みが最大の難所となります。リアカメラ配線を通す際は、リアハッチ上部の純正ゴム蛇腹（防水ブーツ）内を必ず通過させなければなりません。この際、シリコンスプレー等の潤滑剤を適量塗布した配線通しワイヤーを用い、蛇腹内部の既存配線を傷つけないよう慎重に通線します。

また、リバース連動ガイド線を表示させるタイプの場合、リアコンビネーションランプ裏やバックドア内張りのバックランプ信号線からリバース電源を取得します。

3. シーケンシャル・全灯火キットとテールランプ配線

リアビューの質感を高める30系アルファード テールランプ 配線図の解析では、前期・後期のテールランプ構造の違いが直結します。後期型純正シーケンシャルテールや社外テールランプの換装、ブレーキ全灯化キットの導入時には、スモールランプ連動配線（イルミ）、ブレーキ信号線、アース線の極性をテスターで確認します。寒冷地仕様の有無によってコネクターのピンアサイン（配線配列）が異なる場合があるため、カプラーオン設計のアダプターハーネスを使用することが車両側ハーネスの劣化防止につながります。

【比較検証データ】30系アルファード電源取得ルート別の作業負荷と安全性

DIY施工時における電源取得ルートの選択肢について、施工時間、許容電流値、作業リスク、総合的な信頼性を体系的に比較検証しました。

【実態検証】プロが警鐘を鳴らすDIYトラブルの現場とネット誤情報の罠

電装整備の現場において、年間を通じて後を絶たないのが「ネット上の不完全な情報を鵜呑みにしたDIYによる故障トラブル」です。特に近年問題視されているのが、ボディ統合制御ユニットであるアルファード30 BCM コネクタ 配線図を巡る誤解です。

オートライト連動イルミやアンビエントライト、フットランプの後付けにあたり、車内配線の束からエレクトロタップ（通称：パッチン）を用いて信号を取り出す手法が動画投稿サイトなどで紹介されることがあります。しかし、大手カーディーラーの整備主任者は次のように警鐘を鳴らします。

「現代のトヨタ車のハーネスは極細線化が進んでおり、エレクトロタップを使用すると芯線が断線したり、経年劣化で接触抵抗が増大して異常発熱を起こすケースが頻発しています。さらに、BCM（ボディコントロールモジュール）に直結する信号線に社外品の過負荷がかかると、ICチップが破損し、修理代だけで10万円以上のコンピューター全交換になる事例も珍しくありません」

また、アースポイントの処理不足によるノイズ混入や、スマートキーの受信アンテナ付近に配線を束ねたことによる「キーフリーシステムの認識不良・エンジン始動不能」といった二次被害も現場で多数確認されています。電装品を追加する際は、既存の車両コンピューター直近を避け、必ず独立したヒューズ回路または規格化されたカプラーを経由させる設計が不可欠です。

【プロの結論】CAN通信時代の電装カスタム｜成功する人と失敗する人の境界線

かつての平成初期〜中期の車両のように、「テスターを当てて12Vが来ている線を見つけたらそこから分配する」という手法は、CAN通信が張り巡らされた30系アルファードにおいては通用しません。失敗するユーザーと安全にカスタムを楽しむユーザーの決定的な境界線は、「車両の通信ネットワークと電力供給ラインを明確に区別して捉えているか」という点にあります。

【プロの判断基準】DIY推奨派とプロショップ委託推奨派の条件

▼ DIY作業を安全に進められる人の条件：

• テスター（サーキットテスター）の基本操作ができ、導通と電圧を正確に測定できる
• 車両専用の「電源取り出しオプションカプラー」を用意し、配線を切断・被覆剥きせずに接続する計画を立てている
• 内張り剥がしを用いてクリップを破損させずにパネル脱着できる丁寧さがある

▼ ディーラーや電装専門店への依頼を強く推奨する人の条件：

• 配線の分岐をすべて汎用エレクトロタップで済ませようと考えている
• ディスプレイオーディオ装着車の裏配線を加工して直接ACCを取り出そうとしている
• 正確な回路図を持たず、ネット記事の「〇色の線に繋げばOK」という色情報だけで作業を進めようとしている

確実な施工を行いたい場合は、トヨタ正規ディーラーで利用可能な公式サービス情報共有基盤、あるいはオンラインの「トヨタ 修理書 電子技術マニュアル アルファード」を有償閲覧し、対象車両の型式・年式・グレード（ガソリン/ハイブリッド、エグゼクティブラウンジ等）に完全に合致する正規配線図を事前に確認することが最善の自己防衛策です。

【30 アルファード 配線 図】に関するよくある質問（FAQ）

Q1：30系アルファードの正確な純正配線図やトヨタ修理書はどうすれば手に入りますか？
A1：トヨタ自動車が一般整備事業者および一般ユーザー向けに提供しているWebサービス「T-Connect / トヨタ自動車 電子技術マニュアル・修理書（有償閲覧システム）」を利用するか、最寄りのトヨタディーラーで必要な回路図部分の閲覧・相談を行うことで、車両の車台番号に紐づいた正確な配線図を確認できます。

Q2：後期型ディスプレイオーディオ装着車からACC電源が取れないのはなぜですか？
A2：2020年1月以降のディスプレイオーディオ（DA）車は、ナビ本体の電源制御をCAN通信信号で行っているため、オーディオ裏コネクターに従来のACC配線が存在しません。ACC電源が必要な場合は、助手席足元のオプションコネクター、シガーソケット裏、またはヒューズボックスのP/OUTLETヒューズから分岐ハーネスを用いて取得してください。

Q3：ドラレコの駐車監視配線でバッテリー上がりが起きやすい注意点はありますか？
A3：30系アルファードは先進装備やスマートキー待機電流が多く、常時電源（+B）の暗電流に敏感です。常時電源接続時は、電圧カットオフ機能（例：12.0V〜12.2V以下で自動停止）およびオフタイマー設定（最大12時間以内等）を必ず有効にし、劣化したバッテリーでの長時間の駐車監視は避けてください。

Q4：オプションコネクターの形状やピンアサインは前期と後期で異なりますか？
A4：コネクター自体の形状は基本的に共通の10ピン/16ピン等のハウジングが採用されていますが、年式やグレード、メーカーオプション（JBLプレミアムサウンドシステム等の有無）によって一部のピンアサインや信号の有無が異なります。市販の電源取り出しハーネスを購入する際は、必ず「前期用」「後期用」「DA対応」などの適合年式表記を確認してください。

まとめ：配線の論理構造を理解し、安全で高品位な車内環境を築く

30系アルファードの電装DIYは、車両の配線構造と通信システムの特性を正しく理解していれば、決して難解なものではありません。重要なのは、安易な配線直結を避け、設計されたオプションカプラーやヒューズ電源などの安全マージンが確保されたルートを選択することです。

前期から後期、そしてディスプレイオーディオ標準化に至る進化の過程を踏まえた上で、適切なパーツと工具を用いて施工することこそが、大切な愛車の電子制御系を守り、快適なドライブ環境を長く維持するための唯一の正攻法といえます。 （出典: 30 アルファード 配線 図（Yahoo!ニュース））
