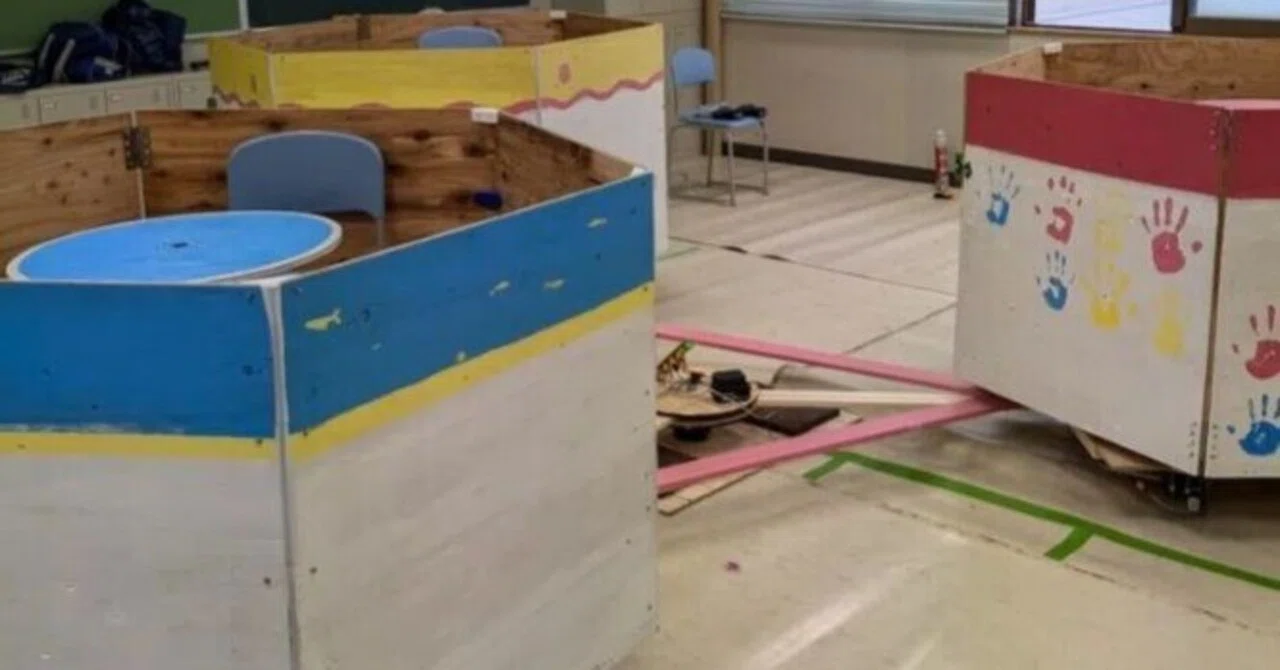

文化祭コーヒーカップの回転軸はどう作る？失敗しない設計と安全対策

秋の高校や大学キャンパスで、長蛇の列を作る花形企画といえば体験型の大型遊具だ。なかでも、乗客の歓声とともに教室の中央で軽快に旋回する手作りコーヒーカップは、クラスの団結力を象徴する看板アトラクションとして圧倒的な存在感を放つ。だが、華やかな見た目の裏側で、製作チームの前に立ちはだかる最初の、そして最大の工学的障壁が「人が乗っても壊れず、滑らかに回転し続ける軸をどう作るか」という設計上の命題だ。

乗客2〜3人の体重に加え、遠心力や乗り降りの偏荷重が加われば、構造体にかかる瞬間的な負荷は300kg以上に達する。もし回転軸の選定や構造設計を誤れば、運転中の軸折れ、土台の破断、搭乗者の転落といった取り返しのつかない大事故を引き起こしかねない。本稿では、工学的な荷重分散のセオリー、現場の試行錯誤が生んだ一次情報、さらに学校安全ガイドラインに基づくリスクヘッジを徹底検証し、成功へと導く機構設計の全貌を解き明かす。

📌 【この記事の重要ポイントまとめ】

• 要点1：回転軸の基本原則は「垂直荷重を中心軸で受けず、外周キャスターへ分散させる」ハイブリッド構造の採用にある。
• 要点2：単管パイプ（外径48.6mm）またはイレクターパイプとスラストベアリングを組み合わせることで、予算2万〜5万円台で高剛性な回転機構が実現できる。
• 要点3：「文化祭ハイ」による点検の形骸化を防ぐため、第三者による運行停止権限とフェイルセーフ機構の導入が必須となる。

【構造解剖】コーヒーカップの回転軸の仕組みと3大設計アプローチ

手作り遊具の成否を分けるコーヒーカップの回転軸の仕組みは、物理学的な「力の分離」を理解することから始まる。初心者が陥りがちな最大の誤謬は、搭乗者の全重量（垂直荷重）と回転時のブレ（水平荷重・モーメント）を中心の1本の軸だけで支えようとすることだ。中心軸のみに負荷を集中させると、偏荷重による巨大な曲げモーメントが発生し、溶接部やボルトの破断を招く。

現在、全国の工業高校や大学祭の実行委員会で実証されている安全な基本設計は、「中心軸＝回転中心のガイド（水平荷重受け）」と「外周部＝乗客の体重支持（垂直荷重受け）」を完全に切り離す手法だ。この荷重分離を成立させるため、現場では主に3つのアプローチが採用されている。

第1が、建築足場用の単管パイプで回転軸を自作するヘビーデューティー方式。外径48.6mm・肉厚2.4mmの鋼管を使用し、ベース金具をアンカーや大型合板にボルト固定する。第2が、DIYで扱いやすいイレクターパイプによるコーヒーカップ設計。専用のメタルジョイントを駆使して骨格を組み、軽量性と剛性のバランスを取る。そして第3が、重量用キャスターを円形に配置した土台の上に円形ステージを載せる回転台・ターンテーブルの仕組みを応用したアプローチだ。

いずれの方式であっても、中心部には回転摩擦を極限まで減らすための手作りコーヒーカップ用ベアリング構造が不可欠となる。ラジアル荷重（横揺れ）を防ぐ深溝玉軸受と、アキシアル荷重（上下方向の力）を受け止めるスラストベアリングを適正に配置することが、軽快な回転フィールを生み出す決定打となる。

【徹底比較】回転軸の自作方式・材料予算・耐荷重データ一覧

安全性と予算のバランスを客観的に見極めるため、主要な3つの製作方式と既製品流用方式の仕様を比較検証した。学校ごとの予算規模や工具環境に応じた適正な選定基準がここにある。

公式の耐荷重計算を行う際は、乗客の静止体重だけでなく、回転加速度と乗降時の踏み込み衝撃（インパクトファクター＝静荷重の約1.5倍〜2.0倍）を必ず掛け合わせる必要がある。安全率を最低でも2.5以上確保することが、構造工学的な大前提だ。

【実態検証】文化祭現場の生の声と「回らない・壊れた」失敗のリアル

設計図の上では完璧に見えても、実際に教室へ搬入して組み立てた瞬間に数多くのトラブルが噴出する。全国の学園祭実行委員や工学部有志から寄せられた実態データ・証言を検証すると、失敗のパターンは驚くほど共通している。

「前日リハーサルで人が乗った瞬間、激しい異音とともに土台の合板がたわみ、外周が床を擦って完全に回転が止まった」——これは某県立高校のクラスリーダーが残した手記の一節だ。この現場では、厚さ12mmの針葉樹合板をそのまま回転床に使用していたため、人の重みによる曲げ剛性が不足していた。解決策として、厚さ24mm以上の構造用合板を採用するか、裏面に2×4材の根太（ねだ）を放射状に張り巡らせる補強が不可欠だった。

また、知恵袋やSNSコミュニティで毎年散見されるのが、文化祭のアトラクションにおけるキャスター固定の致命的なミスだ。「固定キャスターではなく自在（360度首振り）キャスターを中心に向けて並べたため、逆回転や急停止時にキャスターの向きが暴れてロックし、推進力を完全に奪われた」という証言は後を絶たない。床面に固定するキャスターは、回転軌道の同心円接線に対して直角を保つ「固定キャスター」でなければならない。

さらに見落とされがちなのが「床の保護」だ。教室のPタイルやフローリングの上に直接キャスターを走らせると、乗客の重量で床材が削れ、多額の原状回復費用を請求される事態に発展する。厚さ2.5mm〜4mm程度のMDFボードや硬質ゴムシートを走行軌道の下に敷き詰める養生対策は、学校側から企画承認を得るための絶対条件である。

ネットの危険な俗説を暴く｜オフィスチェア流用・安易なボルト軸の落とし穴

動画共有サイトや個人ブログなどで、「廃棄予定のオフィスチェアから外した回転軸を使えば安価に作れる」というノウハウが拡散されている。だが、機械設計の専門家や安全指導員の視点から見れば、この手法は極めて危険な暴挙と言わざるを得ない。

事務用椅子のガス圧シリンダーや軸受けは、あくまで「垂直に静かに座る1人（80〜100kg程度）」を想定して設計されている。カップ外周に座った人間が勢いよく遠心力をかけ、外から生徒が全力で回すような過大な曲げモーメントや衝撃荷重には一切耐えられない。運転中にシリンダー接続部がへし折れ、搭乗者が側壁へ投げ出される人身事故のリスクが極めて高い。

もうひとつの危険な俗説が、「ホームセンターで売っている太さ16mm（M16）程度の長ネジ（全ネジボルト）を中心軸にしてナットで締め込む」という自作だ。全ネジは表面にネジ山が切られているため有効断面積が小さく、繰り返し加わるせん断力に対して非常に脆い。回転の摩擦熱によってナットが共回りして外れるか、ネジ山が削れて金属粉を撒き散らし、最終的に破断する。

回転軸には必ず、表面が平滑で肉厚のあるパイプ材か、旋盤加工された磨き丸鋼を使用し、適切なベアリングユニット（ピローブロック等）を介在させなければならない。「安上がりだから」「ネットに載っていたから」という安易な妥協は、安全管理の観点から即刻排除すべきだ。

【設計図と手順】滑らかさと強度を両立する回転軸の作り方ステップ

では、具体的にどのように文化祭のコーヒーカップの作り方を進めればよいのか。耐久性と回転性能を極限まで高める標準的な製作フローを解説する。

核となる設計図の骨子図は、「下部固定ベース（床側）」「中心回転軸ユニット」「上部旋回フレーム（カップ側）」の3層構造で成立する。全体の製作手順は以下の4ステップで進行する。

ステップ1：下部ベースとキャスターの配置
ベースには、910mm×1820mm・厚さ24mmの構造用合板を2枚連結した正方形の土台を用意する。中心から半径600mm〜800mmの円周上に、許容荷重50kg以上の固定キャスターを等間隔で6〜8箇所配置する。すべてのキャスターの車輪の向きが、円の接線方向（回転方向）を正確に向くよう罫書き（けがき）を行い、ボルトと裏当てワッシャーで強固に貫通固定する。

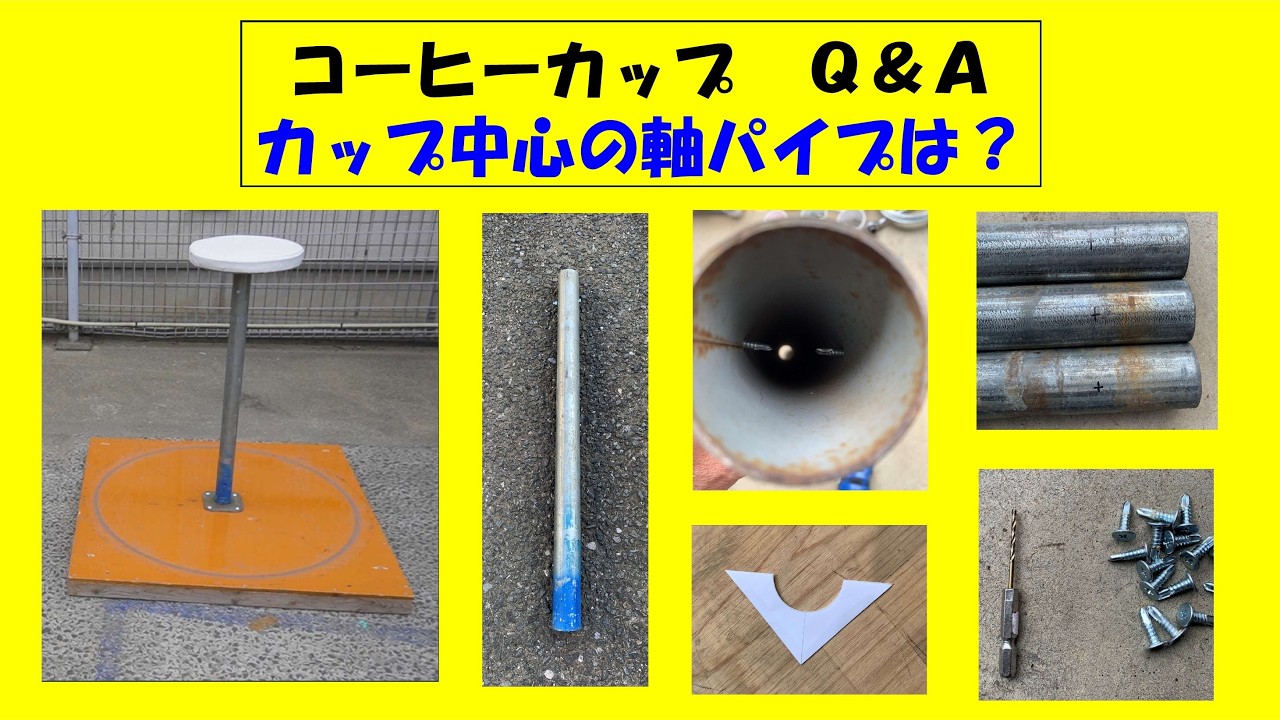

ステップ2：中心軸（単管パイプ）の直立固定
下部ベースの中央に、単管パイプ用の鋳鉄製フランジ金具（ベースプレート）を座金付き高強度ボルトで固定する。長さ400mm〜500mmに切断した肉厚2.4mmの単管パイプを垂直に立て、水平器を用いて垂直度を0.5度以内の狂いに収める。この垂直精度が狂っていると、回転時に周期的な引っ掛かりが生じる。

ステップ3：ベアリングハウジングの装着
単管パイプの外径（48.6mm）に適合する呼び番号のベアリングユニット（内径50mmのスラスト玉軸受、または単管用回転アタッチメント）をセットする。パイプの段差部分にスラストベアリングを配置し、上からの荷重を滑らかに逃がす。中心軸の外周にはグリス（リチウムグリス推奨）を十分に塗布し、焼き付きを防止する。

ステップ4：上部旋回盤の結合とバラスト調整
上部フレームには、イレクターパイプや2×4材で組んだ円形骨格を取り付け、下部キャスターの車輪がスムーズに転がるよう裏面に平滑な合板を貼る。中心のパイプスリーブを上から下部中心軸へ差し込み、抜け止めの割りピンまたはロックボルトを最上部に装着する。最後に空転テストを行い、偏重心がないかバラスト（重り）で回転バランスを微調整する。

【プロの結論】おすすめできる構造・見送るべき構造の判断基準

限られた準備期間と人員リソースの中で、どの構造を採用すべきか迷った際は、以下の明確な判定基準に従ってほしい。

【推奨できる構造】：
・クラス内に工具の扱いに長けたメンバーがおり、単管パイプ＋外周キャスター6輪配置を採用できる環境。
・木工加工の精度を確保できる大型作業スペースがあり、厚手合板と固定キャスターによる荷重分散を徹底できる場合。
・予算が3万円以上確保でき、主要パーツに新品の工業規格品（JIS規格ボルト、正規ベアリング）を充当できる体制。

【即座に見送る・再考すべき構造】：
・溶接機や旋盤のない環境で、「鉄骨を無理やりつなぎ合わせて中心1本足で全荷重を支える」設計。
・「予算1万円未満」を理由に、家庭用キャスターや中古家具のパーツを寄せ集めて作ろうとする計画。
・教室の床養生（MDFボード敷設）の予算や搬入計画が抜け落ちている企画。

教室アトラクションの事故防止｜集団心理の罠とフェイルセーフの鉄則

ハードウェアが堅牢であっても、それを運用する人間のミスによって事故は引き起こされる。教育現場における手作り遊具の安全対策において、最も警戒すべきリスク要因は「文化祭ハイ」と呼ばれる集団心理の罠だ。

社会心理学が解き明かすように、閉鎖的な集団が過酷な納期（公開日）に追われると、「グループシンク（集団浅慮）」が発生しやすい。「これくらいガタついても大丈夫だろう」「せっかくここまで作ったのだから運行を止めたくない」という同調圧力とサンクコスト効果が働き、明白な危険兆候が見過ごされてしまう。文部科学省や日本スポーツ振興センター（JSC）が公表する学校事故データを見ても、文化祭のアトラクション事故の多くは事前の小さな異常（異音、ボルトの緩み、床の軋み）を放置した結果として発生している。

この人的リスクを遮断するためには、工学的な教室アトラクションの事故防止マニュアルとフェイルセーフの仕組み化が不可欠となる。具体的には、以下の3つの運用原則を義務付けるべきだ。

第1に、「非常用フットブレーキと外周非常停止ボタン」の物理的設置だ。外周の固定ベースに木製レバーを取り付け、テコの原理で回転盤の外周にゴムパッドを押し当てて摩擦力で強制停止させる緊急ブレーキ機構を必ず組み込む。押し引きするスタッフの手が滑った瞬間に即座に止まる設計にしておく。

第2に、搭乗人数の制限とシートベルトの完備。遠心力によって生徒が外側へ投げ出されないよう、座席には荷締めベルト（ラチェット式タイダウンベルト）等を流用した2点式以上の簡易安全ベルトを設置し、運行中はスタッフがロックを確認するまで回転操作を開始しないルーティンを徹底する。

第3に、「運行停止権限を持つ第三者安全係」の独立配置だ。アトラクションを盛り上げる演出担当とは別に、腕章を巻いた安全監視員を常駐させる。この係は、10回の運行ごとに軸受けの発熱チェック、全キャスターのボルト増し締め、床面のたわみを点検し、わずかでも異常を検知した場合は「クラス役員の承認なしにその場でアトラクションを即時中断できる権限」を持つ。この組織的な境界線（バウンダリー）の確立こそが、生徒の命と笑顔を守る最大の防壁となる。

【文化 祭 コーヒー カップ 軸】に関するよくある質問（FAQ）

Q1：中心軸に使うベアリングはホームセンターで買えますか？また型番は何を選べば良いですか？
A1：大型ホームセンターの金物・機械要素コーナー、またはモノタロウ等の産業用通販サイトで入手可能です。最も適しているのは「ピロー形ユニット（型番例：UCP205など）」や「スラスト玉軸受（51100系〜51200系）」です。単管パイプ（外径48.6mm）を中心軸にする場合は、内径50mmのスラストベアリングを選定し、パイプの外径差をシムテープ等で微調整してガタつきをなくすのが定石です。

Q2：回転が重くてスムーズに回りません。どこを直せば劇的に軽くなりますか？
A2：回転が重い原因の9割は「キャスターの向きの狂い」か「床のたわみ」です。まず、外周キャスターのすべてが正確に回転中心に対して直角を向いているか糸を張って再確認してください。数ミリの角度のズレが巨大な走行抵抗になります。また、上部旋回盤の裏面がキャスターの接地面で沈み込んでいないか確認し、転がり面にアルミ複合板や薄い鉄板を帯状に貼ることで、劇的に摩擦抵抗を減らし滑らかな回転を実現できます。

Q3：学校の先生から安全審査でストップがかかりました。どう説得・改善すべきですか？
A3：感情論ではなく「数値化された安全計算書」を提示することが承認への唯一の近道です。搭乗者最大重量（例：60kg×2名＝120kg）に対し、キャスターの総許容荷重（例：50kg×6個＝300kgで安全率2.5倍）、中心軸の材質（単管パイプ肉厚2.4mm）、緊急停止ブレーキの図面、そして「1時間に1回の定期ボルト点検シート」を文書化して提出してください。学校側が懸念しているのは「情熱」ではなく「客観的な事故発生リスクへの対策」です。

まとめ：妥協なき安全設計が最高の文化祭体験を生み出す

手作りのコーヒーカップは、文化祭の枠を超えて物理学、機械工学、そして組織運営のマネジメントを肌で学ぶ極めて価値の高い挑戦だ。その中心で全体を支え続ける「回転軸」の設計は、決して目立つパーツではないが、すべての乗客の歓声と安全を物理的に背負う最重要のキーストーンである。

「垂直荷重は外周の固定キャスターへ逃がし、中心軸は水平ブレを抑えるガイドとして機能させる」——この工学的鉄則を遵守し、安易なネットの俗説に惑わされず正規の部材を選定すること。そして、集団の過熱感に流されず厳格な点検運用体制を敷くこと。この両輪が揃って初めて、手作りアトラクションは来場者の心に一生残る感動体験へと昇華する。

安全に対する真摯なこだわりこそが、ものづくりの誇りであり、文化祭を大成功に導く唯一無二の羅針盤となる。確固たる設計思想のもと、安全で最高にエキサイティングな名作アトラクションを創り上げてほしい。 （出典: 文化 祭 コーヒー カップ 軸（Yahoo!ニュース））
